产品名称：TD50 Hz管道循环泵

TD型单级管道循环泵，配有标准电机和机械密封，此类产品结构与相近类型产品相比， 更不易受到录送液体中杂质的影响。

产品设计为顶部可拉出的拆装形式，其可以在不影响管路系统的情况下对泵进行维修。 其中TD125和TD150产品同时提供加长轴和便拆式结构，TD200及以上口径的产品设计采用整体便拆式机械密封，更换密封时无需拆卸电机。

型谱图

应用

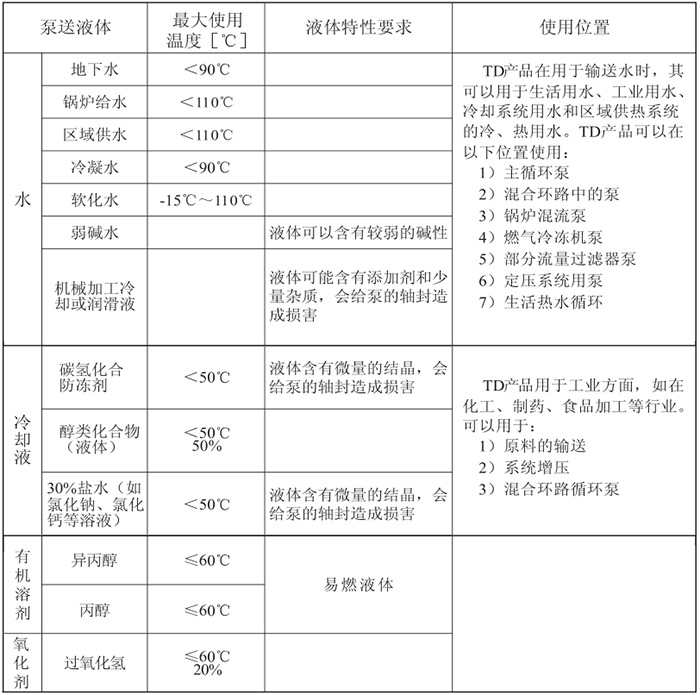

产品适宜在清洁、稀薄、非侵蚀、非易燃易爆，且不含有任何可能对泵造成机械或化学损害的固体颗粒和纤维的液体中使用。具体对液体要求及应用如下表，而在液体粘稠或密度较大情况下使用时会造成泵特性曲线的下降和能耗的增加。

液体温度：-15°C~110°C

最大工作压力：常规型为PN12巴；特殊型为PN16巴。

产品结构

产品采用电机与泵可分离式结构，泵部分设计为可拉出形式。所有的该类产品都配有标 准电机和机械密封。电机为全封闭、风冷式标准电机，其主要尺寸符合JB/T8680标准。

产品泵体相当于_段管路。在泵进行维修时，可以用盲法兰将泵体封堵，从而不影响系 统的正常运行。

产品的联接法兰尺寸符合GB/T17241.6(ISO7005-2)标准，压力等级为PN16。

产品的进出口直径符合有关标准尺寸。

产品的泵头是联接电机和泵的装置。其与泵体之间的密封件采用“0”形圈。

曲线条件

下列原则适用于性能曲线：

1、曲线容差符合IS09906:2012, 3B等级;

2、所有曲线都基于3x380V，电机在恒速2900rpm、1480rpni或1450rpm的测量值；

3、试验用介质为温度在20℃。不含有任何固体杂质和空气的清水；

4、泵的使用参照加粗曲线的性能范围，以防流量过小产生过热和流量过大使电机过载等；

5、如果泵送液体的粘度或密度不同于水，则须对电机性能进行调整。

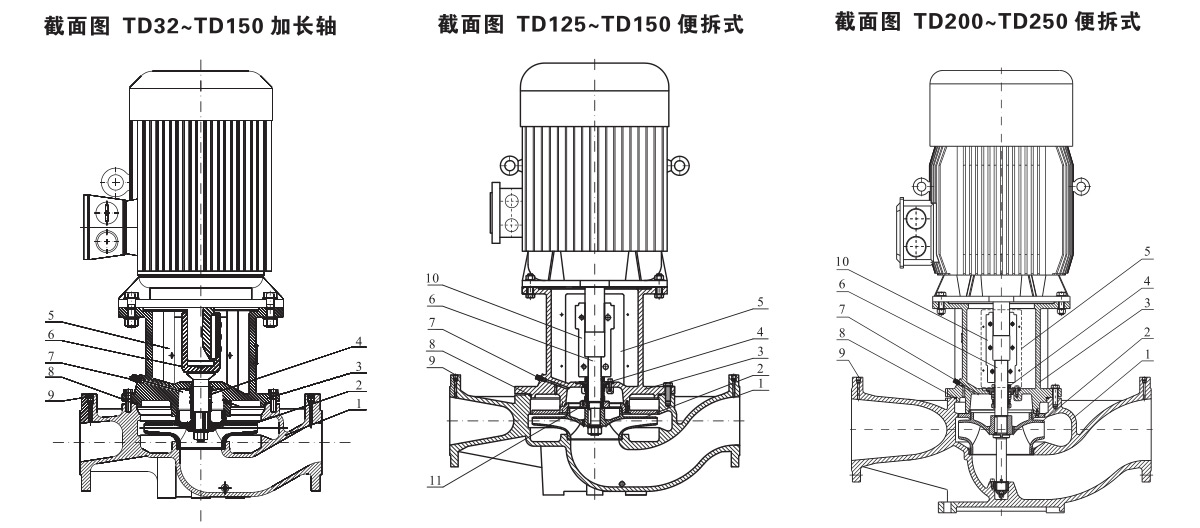

截面图
